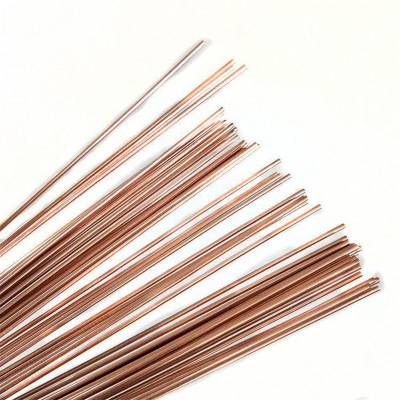

| 产品特性：铜 | 是否进口：否 | 产地：河北 |
| 品牌：松利 | 型号：S213 | 类型：实芯 |
| 材质：铜 | 牌号：S213 | 加工定制：是 |
| 焊丝直径：1.6、2.0、2.5、3.0、4.0mm | 熔点：1010℃ | 长度：1000 |
| 重量：5000g | 用途：广泛 | 工作温度：1200-1400 |
| 焊接电流：90-160A | 是否含助焊剂：否 | 适用范围：广泛 |
| 规格：2.0 | 是否跨境货源：否 |
说明： S213是锡含量较高的磷青铜焊丝， 锡含量增加提高了焊缝金属的硬度和耐磨性能， 但也增大热脆倾向。 焊缝成型良好。
用途： 适用于铜材的氩弧焊， 例如铜或磷青铜的焊接， 特别适用于黄铜和钢的连接焊和修理铜铸件。 也可用于钢的炉中钎焊， 钢和铸铁件表面堆焊。
焊丝化学成分（%）
Sn P Cu
7.5-8.5 0.01-0.4 余量
物理特性（近似值）
比重kg/dm3 8.8
熔化温度?C 875-1025
热导率w/m·k 67
线膨胀系数10-6/K (20-300?C) 18.5
电导率%IACS 10-14
熔敷金属机械性能（参考值）
抗拉强度MPa 320
延伸率% 20
布氏硬度HB 90
冲击韧性J 28
注意事项：
1. 为了降低焊缝的热脆倾向， 施焊时应保持小的焊接熔池， 且焊接时间尽可能短。
2. 采用钨极氩弧焊（TIG焊） 时， 要求预热， 通常采用V型坡口， 只能在平焊位置进行焊接。 尽可能避免气孔的出现。
3. 在钢上堆焊时建议使用脉冲氩弧焊。
联系我们
